Automatická regulace hladiny vody pro kotel



Pro milovníky páry a lodi
(automatická regulace hladiny vody pro kotel)
V RCr ..5/ 2005 na stran. 18 je 2x indikátor paliva od Ing. M. Černého. Zaujalo mne schéma Č.1. Toto jednoduché zapojeni se přímo nabízí pro automatickou regulaci hladiny vody v kotli. Jelikož jsem nesehnal tranzistor IRLZ 24N, použil jsem IRLZ 34N. Na vývody pro žárovku jsem připojil cívku přepínacího relé. Použil jsem relé 12 V-DC s dvojicí přepínacích kontaktů na 8 A. Relé musí mít 8 vývodů, 2 jsou pro cívku, k těm připojíme vývody pro žárovku. Zbývající dvě trojice vývodů propojíme následovně: na prostřední vývod jedné trojice připojíme výstup z tranzistoru G pro snímací čidlo hladiny. Na vývod, který je sepnutý (blíže k cívce), napojíme přívod čidla minimální hladiny. Na třetí vývod připojíme přívod čidla maximální hladiny. Druhé čidlo připojíme dle schéma č.1 na – GND připojíme na kostru kotle. U druhé trojice vývodů použijeme pouze druhý a třetí vývod pro zapnutí obvodu čerpadla. Regulace pracuje tak, že při poklesu vody pod minimální hladinu (je dána umístěním snímacího čidla min. hladiny z relé), rezistor zvedne na řídící elektrodě napětí, tranzistor se otevře, relé přepne z čidla nim. hladiny na čidlo max. hladiny a také se zapne obvod čerpadla. Nyní nám čerpadlo dodává vodu do kotle dokud hladina nedosáhne úrovně maximálni hladiny. Při dosaženi této hladiny se propoji obvod mezi GND a čidlem max.hladiny tranzistor se zavře a odpojí relé. Relé vypne čerpadlo a čidlo max. hladiny přepne na čidlo min.hladiny. Když voda klesne pod min. hladinu vše se opakuje. Na obr…1 jsou vyobrazeny komory s čidly a jejich propojení s kotlem. Pokud máte v kotli volné místo mohou se umístit do kotle ale musíte počítat s reakcí na pohyb hladiny pči náklonu, zpětném chodu, nebo po najetí na vlnu. Pokud použijete komory, které jsou s kotlem propojeny malými otvory (ne menšími než průměr 3,5 mm), reakce na nežádoucí pohyb hladiny se zmírní. Komory mají vnitřní průměr 12 mm, přívodní trubky 5 mm. Na přírubu jsem použil textit ale může bít i mosaz. Při zkouškach jsem zjistil, že je nutné čidlo které tvoří mosazný drat o průměru 2,5 mm dobře odisolovat i od nevodivého mat. příruby. Ve vlhkém prostředí kde je pára se tento mat. stane natolik vodivým, že znemožní funkčnost zařízeni. Jako isolaci jsem použil silikonovou hadičku s tenkou stěnou-používá se do nádrží motoráků. Otvor v přírubě je průměr 3,8 mm a na straně do komory jsou sražené hrany, aby se neprořízla hadička. Jako pojistku proti vyjeti čidla z příruby jsem provrtal do mosazného drátu o průměru 4 mm a délce 5 mm otvor o průměru 2,5mm. Tento díl jsem nasunul na čidlo a oboustranně připájel. Cín musí vytvořit plynulé přechody. Na horní straně čidlo zaoblíme. Na spodek připájíme valeček o průměru 8 mm a délce 3 mm pro zvětšení plochy. Otvor v přírubě před zasouváním hadičky namažeme mýdlem, když je hadička u horní strany příruby, zasuneme čidlo naletovaným dilem až k zapuštěnému otvoru, obr.2. Dole vyčnívá asi 10mm z hadičky. Zkoušel jsem dát čidla do jedné komory (trubky), ale neosvědčilo se to. Komora by musela mít větší průměr než 12 mm. Kotel jsem provozoval na 5 atp. a u obou čidel jsem nezaznamenal žádnou netěsnost i přesto že se s nimi dá s trochou námahy pohnout. Abych měl kontrolu kolik vody je v zásobní (napájecí) nádrži, zhotovil jsem si ještě jeden obvod s relé. V nádrži mám čidlo (mosaz průměru 2mm), které končí 10mm nade dnem nádrže. Pokud voda klesne pod toto čidlo, sepne relé. Na přepínacích kontaktech tohoto relé mám zapojen obvod cívky relé napájecího čerpadla a obvod pro žárovku. Při sepnutí relé, se rozpojí obvod pro napájeni a tím je zajištěno, že čerpadlo nepoběží bez vody a zároveň se sepne obvod žárovky, která upozorní že došla v zásobní nádrži voda a plavbu je třeba ukončit. K napájení používám sedmičlánek 1700 mAh. Tento jednoduchý obvod se dá použít také u kotlů, které nemají čerpadlo. Použijeme zapojeni pouze se žárovkou, která se při poklesu vody pod konec čidla rozsvítí. Čidlo musí být odisolováno obr.2. Také v tomto případě je nutno spodní konec opatřit válečkem, nebo kolečkem, o průměru 8 mm aby byla větší plocha, jinak se stává, když je voda u konce čidla že začne relé kmitat. Hodnota rezistoru je kolem 120k W. Pro toho, kdo by si chtěl tento -HLÍDAČ- hladiny postavit uvádím obrázek tištěného spoje a obrázek s rozmístěním součástek včetně výstupů. Pro laiky jako jsem já, uvedu způsob, který používám ke zhotoveni plošného spoje: nejprve ustřihnu kuprexit, š=39mm, d=65mm, začistím hrany, označím a vyvrtám otvory. Plochu na straně mědi začistím a umyji nitroředidlem. Nyní lihovým popisovačem na CD nakreslím nejprve okolo otvorů kolečka a dále podle pravítka ostatní spoje dle předlohy. Je nutno kreslit tak, aby byla barva kresby syta, jinak by roztok chloridu železitého narušil nakreslené spoje. Při montáži nejprve zaletuji propojeni č.10 a potom teprve ostatní součástky. Do obvodu akumulátoru zařadíme vypínač. Pro výstupy č.1 a. 5 jsem použil konektor Modela. Tranzistory jsou připájeny nastojato. Na rezistory jsem navlékl smršťovací bužírku a umístil jsem je na opačnou stranu než ostatní součástky. Označené vývody zapojíme takto : č.1 na kotel, nebo komoru čidla č.2 na čidlo min. (spodní hladiny) č.3 na čidlo maximální hladiny. č.4 na kostru zásobní nádrže. č.5 na čidlo zásobní nádrže č.6 k elektromotoru čerpadla č.7 přívod od akumulátoru -GND .minus č.8 přívod od akumulátoru plus. č. 9 k elektromotoru čerpadla, č.10 je spojka. Na č. 11 a č. 12 připojit žárovku 12 V 0,1A. Druhou žárovku připojíme paralelně k motoru čerpadla, ta svítí jen když čerpadlo pracuje.



obr_01      rozm_soucastek

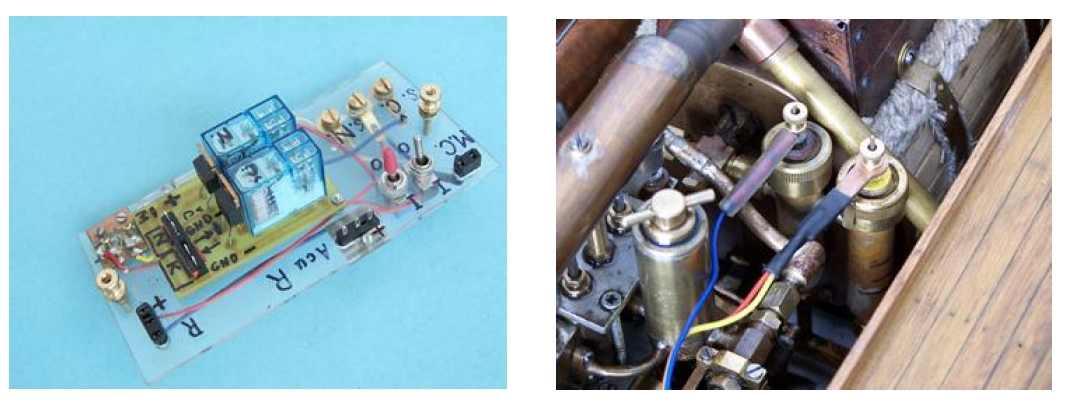

obr_02

Konstrukce: Milan Jiroušek


2 thoughts on “Automatická regulace hladiny vody pro kotel

    Matouš said:
    8.2.2014 at 19:01

    Dobrý den, líbí se mi řešení automatizace kontroly hladiny, jen moc z článku nechápů tu elektroniku, popisované „čidlo“ je jen drát – vodivá plocha?, a ta elektronika je jen tranzistor který zesiloje proud v případě propojení čidla a kotlíku vodou? Ale největší problém je asi dostat do kotle izolovaný drát když tam jsou tlaky a hlavně vysoká teplota.

    Já u kotle ještě nejsem, vyrábym parní strojek (zatim první), chtěl bych poradit jaký vnitřní průměr přívodní trubičky s párou by jste mi doporučil. (dvojčinný dvouválec, prům. 16 mm, zdvih 28 mm) mám trubičku vnitřní prům. 4 mm, ale výpočtově mi vychází při 600 ot/min rychlost páry v té trubičce 20 m/s, což se mi zdá spíš hodně a to ještě netušim kolik bude mít ve skutečnosti otáček.
    Díky, Matouš

      Jiroušek responded:
      13.2.2014 at 07:40

      Dobrý den,
      během týdne bude na stránkách zveřejněn článek s názvem „Komora pro čidla“ kde bude popsaná výroba obou snímacích čidel.

      Jiroušek
